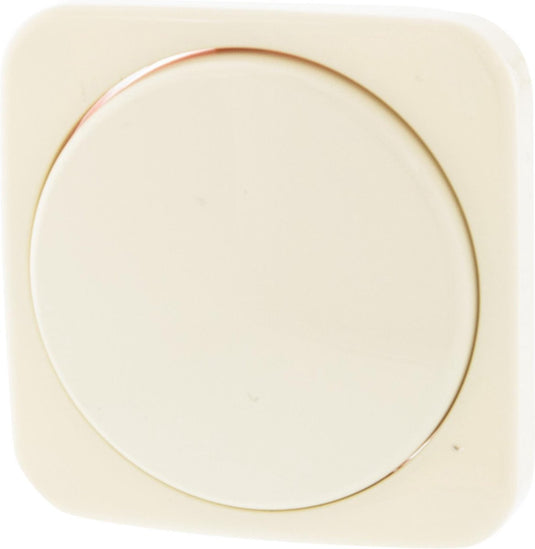

Busch-jaeger centraalplaat met knop voor dimmer creme

Deze centraalplaat/knop voor dimmers wordt gebruikt ter vervanging van een bestaande centraalplaat/knop welke bijvoorbeeld beschadigd is.

Specificaties:
- Kleur: Crème
- Materiaal: niet-geleidende kunststof
- Geschikt voor: Berker M2

Toepassing van het product:
Deze centraalplaat/knop voor een dimmer wordt gebruikt ter vervanging van een bestaande centraalplaat/knop wanneer deze beschadigd is.

Wat zit er in de verpakking?
Deze centraal plaat wordt geleverd als los element.

Wat heb ik nog meer nodig?
Deze centraalplaat/knop is te monteren op alle dimmers van de Busch Jeager SI serie (zie de gerelateerde accessoires aan de rechterkant van deze pagina). Zo kun je altijd je eigen samenstelling van schakelmateriaal in de muur maken, bijvoorbeeld een combinatie met ook een stopcontact en/of radio/tv aansluiting.

Hoe monteer ik mijn schakelmateriaal?
Er zijn vele mogelijkheden om nieuw schakelmateriaal in je woning te plaatsen en je huis zo van alle gemakken te voorzien.

De elementen (stopcontacten/schakelaars/dimmers) en afdekramen (1 t/m 5-voudig) worden verkocht als 2 losstaande artikelen. Op deze manier kunnen alle mogelijke combinaties worden gecreëerd om alle apparaten in huis van stroom te voorzien.

De inbouwelementen schroeft je aan de inbouwdoos welke verwerkt zit in de muur. Wanneer u inbouwelementen gebruikt zitten de leidingen altijd verwerkt in de muur.
De opbouwelementen worden gebruikt wanneer de leidingen over de muur lopen.

Stappenplan monteren van schakelmateriaal: Wandcontactdoos.
1. Schakel de stroom, van de betreffende groep(en), uit. De hoofdschakelaar vindt u in de groepenkast waarmee u de stroomtoevoer kunt uitschakelen.

2. Controller of er geen spanning meer staat op de bedrading, gebruik hiervoor een spanningzoeker

3. De inbouwdoos moet gelijk vallen met de muur. Wanneer dit niet het geval is gebruik dan correctieringen om de inbouwdoos gelijk met de muur te plaatsen.
Haal het vd draad uit de inbouwdoos en knip het op maat. zorg ervoor dat je deze niet te kort afknipt.

4. Ontmantel (strip) de bedrading ongeveer 1.5 cm van de uiteinden van de draden van de inbouwdoos. Bruin (fase), Blauw (nul), Geel/Groen (aarde)

5. De wandcontactdoos beschikt over 3 aansluitpunten, bij ieder aansluitpunt kun je maximaal 2 draden vastklemmen.
Sluit de bruine draad (fase) aan op het rode contactpunt (P of L). Het blauwe (nul) vd draad sluit je aan op de andere pool. De overgebleven geel/groene vddraad sluit je aan in het midden van het stopcontact (aarde).

6. De wandcontactdoos is nu aangesloten op het stroomnetwerk. Stop de wandcontactdoos terug in de inbouwdoos in de muur en schoef de wandcontactdoos vast.

7. monteer eventueel een afdekraam om de wandcontactdoos.

8. Schakel de stroom weer in en controleer of de wandcontactdoos werkt.

Tips & Tricks:
- Zorg dat u voor het monteren van uw schakelmateriaal eerst de spanning van het net haalt!
- Maak gebruik van een spanningsmeter zodat u zeker weet dat de spanning volledig is uitgeschakeld.
- Zorg voor goed geïsoleerd gereedschap waarbij uw handen tijdens gebruik geen contact maken met metalen delen.
- Bij aanschaf van stopcontacten houdt rekening met kinderbeveiliging en zorg er voor dat kinderen geen vingers of voorwerpen in het stopcontact steken.
